Описание комплекса

Фотомер является измерительным средством бесконтактного типа. Используется метод стереофотограмметрической съемки одной камерой с двух точек пространства (однокамерный способ фотограмметрической съемки). Для измерительных операций по фотоснимкам необходимо получить стереопару, т.е два снимка (кадра) одних и тех же объектов, выполненных с разных точек пространства. Система позволяет осуществлять по фотоснимкам измерения объектов и следов, расположенных от фотокамеры на расстоянии от 0,1 до 50 и более метров с относительной погрешностью измерений от 1 до 3 % в зависимости от удаленности снимаемых объектов. При съемке используется мерный объект, который обеспечивает определение локальной системы координат и масштаба съемки. Аналогичный принцип применялся в программе ФОМП-КС, но в Фотомере реализованно произвольное количество снимков в одном файле. Также Фотомер является аналогом программе iPhotoMeasure.

Описание типа средств измерений скачать


В состав системы входят два функциональных блока: съемочный и измерительный.

Съемочный блок.
Состоит из съемочного устройства (бытовой цифровой фотоаппарат), мерного объекта в виде равностороннего треугольника и марок для обозначения характерных точек на местности.



Блок предназначен для получения фотоснимков (стереопар), пригодных для использования в измерительном блоке. В качестве съемочного устройства используется прошедшая специальную калибровку бытовая или полупрофессиональная цифровая фотокамера, с разрешением не менее 10МП. Мерный объект схематично представляет собой три опорные точки в виде шаров, закрепленных на конструкции в форме равностороннего треугольника, которая обеспечивает точное значение координат этих точек на местности. Марки могут быть выполнены в виде конусов или прямоугольных уголков и служат для обозначения наиболее важных, но плохо различимых ситуационных точек, например, начала тормозного следа, края дороги и т.п.


Измерительный блок
Включает в себя персональный компьютер и специальное программное обеспечение. Измерения осуществляются по снимкам, выведенным на экран монитора компьютера.
В блоке осуществляется также построение схемы расположения ситуационных точек, по которым осуществляется вычерчивание схемы, расчет и простановка необходимых размеров в плане.


Работа системы
В общем случае работа с системой выполняется в три этапа.

Этап 1 – Съемка
Съемка места происшествия производится не менее, чем с двух точек, расположенных на определенном расстоянии друг от друга. Таким образом, создается искусственный стереоэффект, позволяющий использовать два снимка (стереопару) для измерений координат ситуационных точек, видимых на обоих снимках, а также расстояний между ними. Схема измерительной съемки в общем виде представлена на рисунке.





Этап 2 - Фотограмметрическая обработка снимков См.видео.
Выполняется на персональном компьютере и включает несколько основных операций:

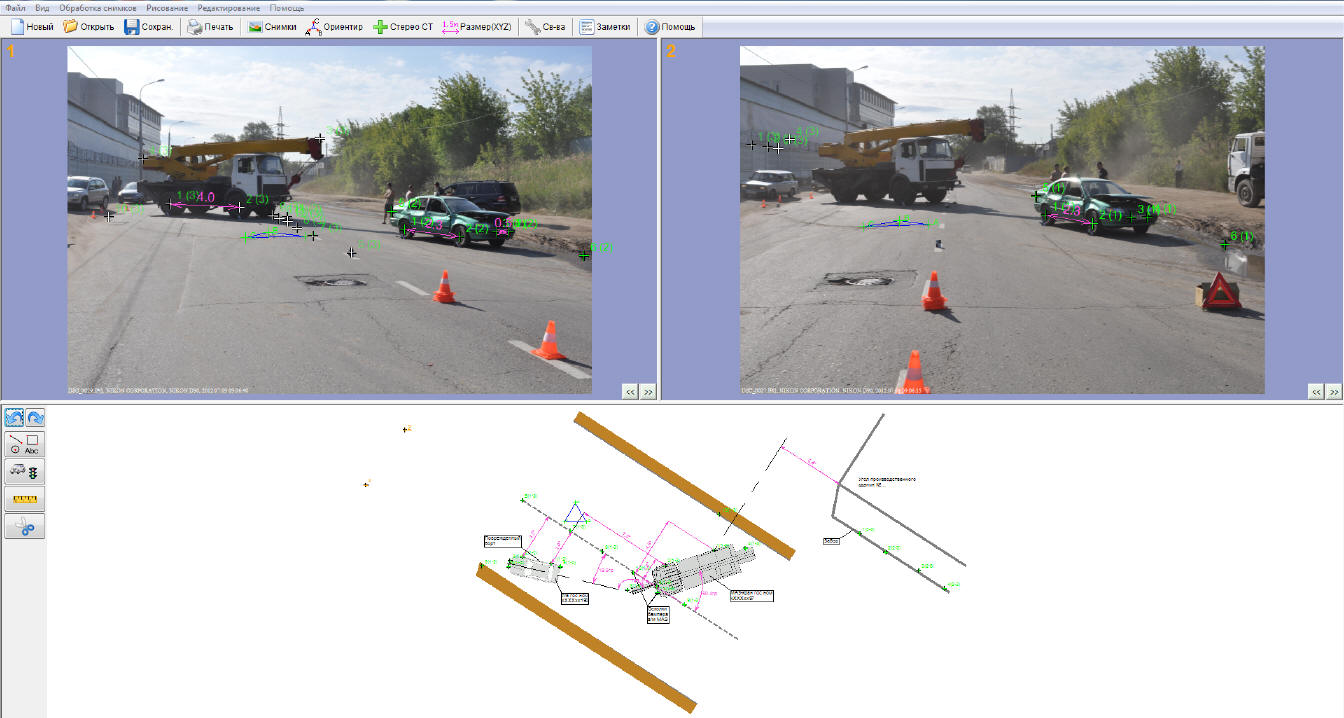

- сначала на выводимых на экран снимках стереопары щелчками помечаются опорные точки мерного объекта. При этом программа определяет элементы ориентирования снимков в 3-х мерной прямоугольной системе координат;
- на каждом снимке стереопары щелчком последовательно указываются необходимые ситуационные точки, определяющие положение объектов на месте происшествия. После указания очередной точки на первом и втором снимке стереопары программа автоматически определяет координаты этой точки на местности и отмечает положение на плане. На выбранном снимке после указания любых двух ситуационных точек производится простановка автоматически вычисляемого размера.



Этап 3 - Составление схемы
Выполняется по выполненной разметке ситуационных точек на поле плана c помощью инструментов графического интерфейса и базы данных, содержащей условные изображения транспортных средств, дорожных знаков и других объектов. База данных может легко пополняться пользователем.
